В программном обеспечении "Fritzing" составил схему соединений элементов на плате.
Исходный файл данной схемы вы можете загрузить из моего репозитория на GitHub
(ссылка).
Не буду особо углубляться во все тонкости паяльных работ, вы с легкостью можете найти множество видеоуроков.
От себя лично могу порекомендовать ознакомится с курсом - PACE Worldwide Basic Soldering Lessons
(ссылка).
Эта серия видеоуроков была создана компанией PACE, Inc. еще в 1980-х годах, но она остается максимально актуальной и
сегодня, так как законы физики, свойства припоя, флюса и теплопередачи не изменились.
Для пайки всех элементов на макетной плате необходим обычный электрический паяльник и один из разновидностей флюса (подойдет и обычная канифоль) для удаления оксидной пленки в процессе пайки, снижения поверхностного натяжения и улучшения растекания жидкого припоя. Паяльник не обязательно приобретать дорогой для данного вида работ, тем более если они у вас будут не на регулярной основе. Достаточно и самого простого так называемого "синего паяльника" который можно найти наверное в каждом хозяйственном магазине.
Это базовый инструмент для паяльных работ, со своими плюсами (в виде стоимости) и со своими минусами (значительно завышенная температура выставленная на регуляторе и конечная температура на самом жале, поддержание температуры в процессе работы не совсем корректное так как датчик расположен на большой удалении от самого кончика жала. Но для базовых работ вам его будет достаточно, но если вы хотите в дальнейшем иметь под рукой более удобный инструмент для подобных работ можно рассмотреть к покупке цифровой паяльник аналогичный Miniware TS100 или паяльную станцию.
Я же в своем арсенале с середины 2024 года использую - Alientek T80p на жалах типа C245.
Не так давно выпустили обновленную версию Alientek T90, также на форумах рекомендуют модель Sequre S99.
Но в данном вопросе выбор устройства как говорится за вами.
Все элементы у нас на столе и мы готовы к дальнейшей сборке.
Для начала нам необходимо припаять микросхему на плату-адаптер. Элемент довольно маленький, для работы с ним необходим определеный опыт работы с паяльником и соответственно тонкое жало (я использую наконечник типа 'BC2').
Получилась вот такая компактная печатная плата с установленными на ней предварительно заготовленными элементами.

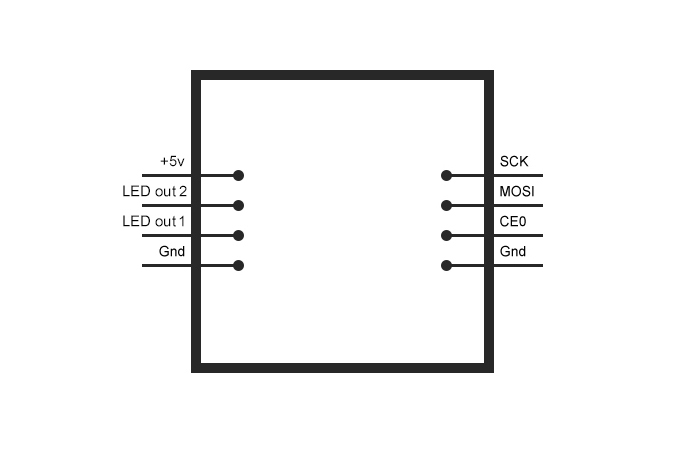

Колодка в левой части платы предназначена для двух Data-линий подключаемых к светодиодной ленте (в данном варианте сборки используется параллельный многосегментный режим) и подключение +5v/Gnd от блока питания для питания переключателя уровня и самой платы Rp2040-Zero. Колодка расположенная в правой части платы предназначена для подключения к Raspberry Pi (SPI мост).
| Rp2040 | - | Raspberry |
|---|---|---|
| GPIO 2 | SCK | GPIO 11 |
| GPIO 4 | MOSI | GPIO 10 |
| GPIO 5 | CE0 | GPIO 8 |
| GND | GND | GND |
На этом данный этап подготовки светодиодного драйвера закончен.
